一、研究背景與問題定位

非常規油氣資源的開發已成為全球能源供給的重要組成部分。然而，在開發過程中，一個長期困擾工程技術人員的難題始終存在——水鎖傷害。

所謂水鎖傷害，是指在鉆井、壓裂等作業過程中，外來工作液進入儲層后，在毛細管力和滲透壓差的共同作用下，水相被滯留在孔隙介質中，導致近井地帶含水飽和度急劇上升，阻礙油氣的正常運移，最終造成儲層滲透率大幅下降。研究數據顯示，水鎖傷害對儲層基質滲透率的損害率超過70%，這意味著如果不加以干預，儲層的產能可能損失大半。

解決水鎖傷害的核心思路并不復雜：降低氣-水界面的表面張力，同時提高巖石表面的水相接觸角，使巖石從親水性轉變為疏水性。這兩項措施的共同目標是降低毛細管力，讓滯留在孔隙中的水更容易被排出，從而恢復氣相滲透通道。

目前，市面上主流的解水鎖劑多為含氟化合物。這類藥劑雖然性能優異，但存在兩個致命缺陷：一是成本高昂，二是難以在自然環境中降解，長期累積會造成生態風險。因此，開發既高效又環保的解水鎖劑，已成為該領域的研究熱點。

正是在這一背景下，一項以天然桐油為原料的研究引起了關注。桐油是中國特有的生物質資源，產量豐富、價格低廉，且具有天然的可再生性和環境友好性。研究者利用桐油合成生物基表面活性劑，再與改性納米二氧化硅復配，構建了一套完整的復合清潔解水鎖體系。本文將對這一體系的設計思路、制備工藝和性能表現進行深度分析。

二、表面張力：解水鎖的核心控制變量

在理解這套解水鎖體系之前，有必要先厘清一個關鍵物理量——表面張力。

表面張力是液體表面分子受到的內向拉力所產生的收縮趨勢。在儲層孔隙中，氣-水界面的表面張力直接決定了毛細管力的大小。毛細管力的計算公式可以簡化為：Pc = 2σcosθ/r，其中σ代表表面張力，θ代表接觸角，r代表毛細管半徑。從這個公式可以清晰看出，降低表面張力σ和增大接觸角θ，都能有效降低毛細管力Pc。毛細管力越小，水相就越容易被驅替出來。

因此，任何解水鎖技術的核心目標都可以歸結為兩點：第一，找到能夠有效降低表面張力的表面活性劑；第二，找到能夠改變巖石表面潤濕性、增大接觸角的疏水材料。兩者缺一不可。

三、生物基表面活性劑TMES的制備與表征

3.1 合成路線

研究者以天然桐油為原料，通過三步化學反應合成了生物基表面活性劑TMES。

第一步是酯交換反應。將桐油加熱至60℃，加入氫氧化鈉甲醇溶液（醇油比為8:1，氫氧化鈉質量分數為1%），在每分鐘600轉的條件下連續攪拌1小時。反應結束后靜置5小時分層，上層為桐油甲酯，下層為甲醇、水和甘油的混合液。將上層液體用熱水洗滌、無水硫酸鈉干燥，得到純凈的桐油甲酯。

第二步是磺化反應。在冰浴條件下，將5.26克氯磺酸加入30毫升吡啶中攪拌均勻，然后與桐油甲酯混合，攪拌30分鐘后加熱至60℃，直至溶液澄清。

第三步是中和反應。向反應混合物中加入碳酸鈉和碳酸氫鈉的飽和溶液進行中和。之后用正丁醇提取未反應組分，分離底層物質，加熱至120℃去除水和吡啶，再用石油醚去除有機雜質，干燥研磨后得到最終產物TMES。

3.2 結構確認

紅外光譜分析顯示，TMES在2920cm?1和2850cm?1處出現亞甲基和甲基的伸縮振動峰，1730cm?1處出現酯羰基的伸縮振動峰，1620cm?1處出現烯烴碳碳雙鍵的特征峰，1120cm?1處出現碳氧單鍵的伸縮振動峰。最關鍵的是，在1230cm?1、814cm?1和725cm?1處檢測到了磺酸鹽基團的吸收峰。這些特征峰的組合表明，合成產物確認為甲酯磺酸鹽類表面活性劑。

3.3 熱穩定性分析

熱重分析結果顯示，TMES的熱分解過程分為三個階段。第一階段（40~130℃）質量損失約19%，主要來自水分蒸發。第二階段（130~225℃）質量損失增至35%，表面活性劑開始熱分解。第三階段在300℃左右質量損失約45%，對應烷基鏈的復雜分解。

常規儲層溫度一般不高于120℃，在這個溫度范圍內，TMES的質量損失主要來自水分，表面活性劑本身的結構保持完整。這說明TMES在實際儲層條件下具有良好的熱穩定性，能夠滿足現場應用需求。

3.4 表面活性測試

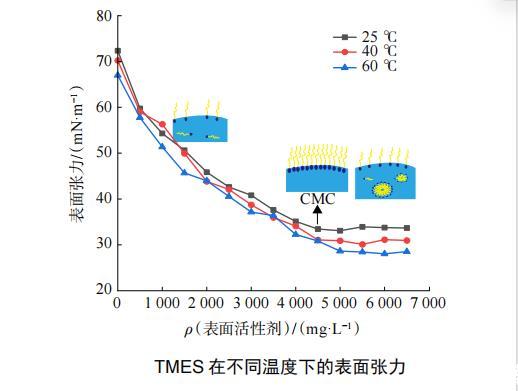

表面張力測試是衡量表面活性劑性能的核心指標。實驗結果顯示，TMES溶液的表面張力與其質量濃度呈負相關。隨著濃度增加，表面活性劑分子在空氣-水界面吸附增強，表面張力持續下降。當濃度達到臨界膠束濃度（CMC）4500~5000mg/L時，表面張力降至最低值。

值得注意的是，表面張力的最低值隨溫度升高而進一步降低：25℃時為33.45mN/m，40℃時為31.09mN/m，60℃時降至28.64mN/m。這是因為溫度升高加劇了分子的熱運動，有利于表面活性劑分子在界面上的排列。

此外，TMES屬于陰離子表面活性劑，其CMC值在不同溫度下差異不大。這是因為離子型表面活性劑的膠束形成受電荷排斥力的主導，而電荷效應對溫度變化不敏感。

與其他常見表面活性劑相比，TMES的表現同樣不俗。在常溫下，十二烷基硫酸鈉（SDS）的表面張力為29.56mN/m，十二烷基苯磺酸鈉（SDBS）為34.79mN/m，聚丙二醇（PPG）為36.58mN/m，二癸基二甲基氯化銨（DDBAC）為48.72mN/m。TMES的33.45mN/m處于中等水平，但考慮到其來源于天然桐油、具有環保優勢，這一性能已經相當可觀。
